ユーザーズマニュアル
seenさんからオールドDAHONのユーザーズマニュアルをご提供いただだきました〜。掲載のために縮小していますが、各ページの写真をクリックすることで拡大することができます。

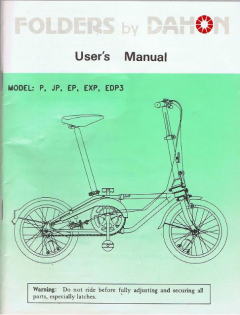

表紙：当時のモデルは、P・JP・EP・EXP・EDP3の5種類だったようです。

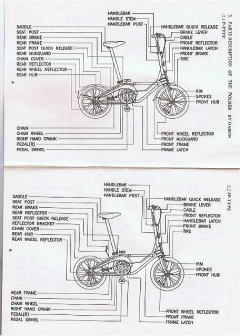

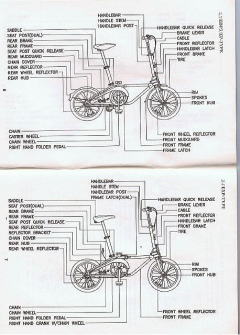

右の画像は、P(上)とJP(下)のパーツ名一覧
EP&EDP3(上)とEXP(下)のパーツ名一覧
スポーツモデルと思われるEXPは、クランクとフレーム折りたたみ部のラッチの形状が違うほか泥よけが付いてません。

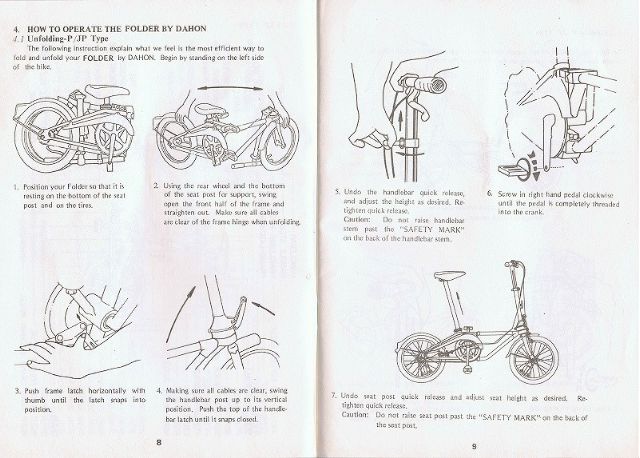

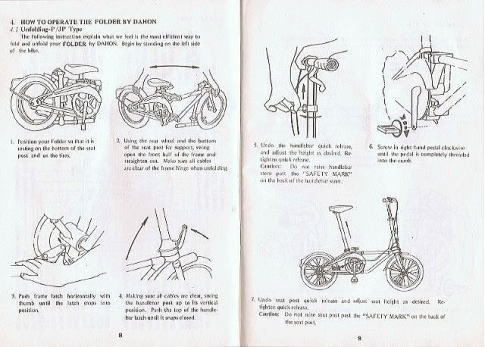

DAHONの折りたたみ方の説明

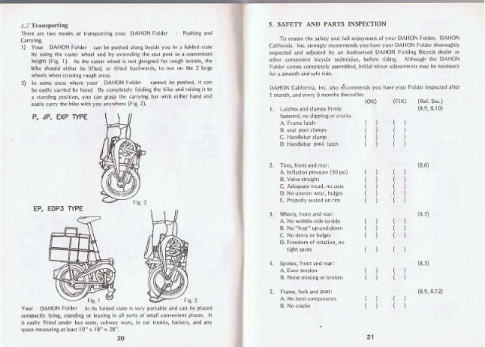

折りたたみ時の移動方法。
特徴的なのはEP,EDP3の移動方法で、キャスターホイールを利用することで、シートポストを延ばしたまま荷物を括り付けてキャリアのように押すことができる模様です！
とってもよく考えられてますね〜

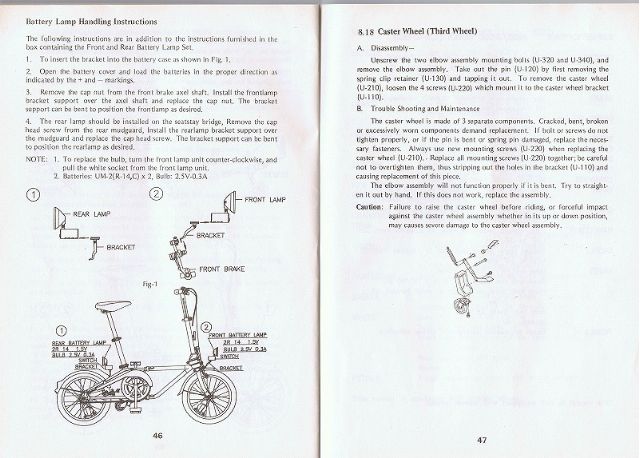

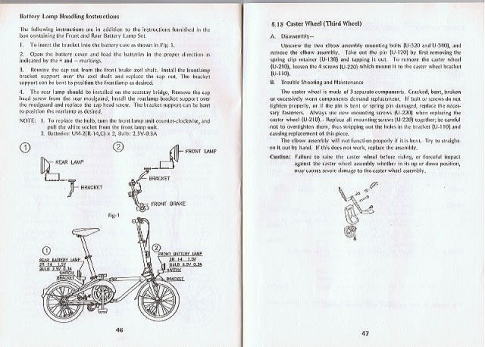

オプションの説明書
前後のライトを点灯することができるダイナモ式のライトです。砲弾型のライトはオールドダホンによく似合いそう♪
電池式のライトユニットもあったみたいです。
右の写真は折りたたみ時に利用するキャスターホイール

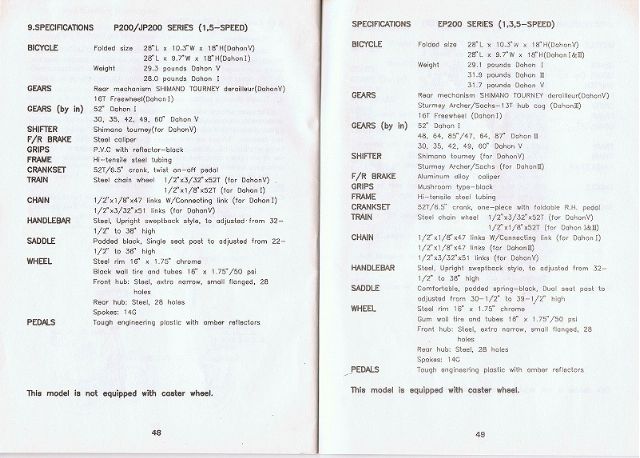

各モデルの仕様表

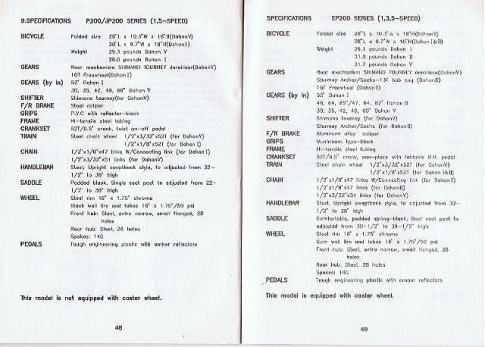

左はP＆JPモデルで、それぞれにシングル・外装５段のモデルがあったみたい
フレームはハイテン製
右はEPモデルで、シングル・内装３段・外装５段の３モデルがあったみたい
フレームはハイテン製

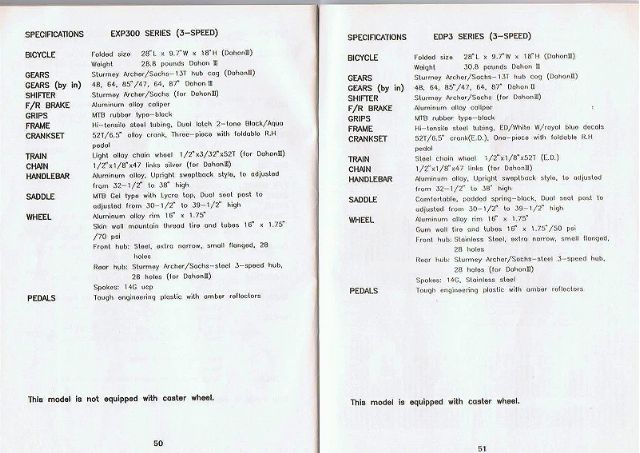

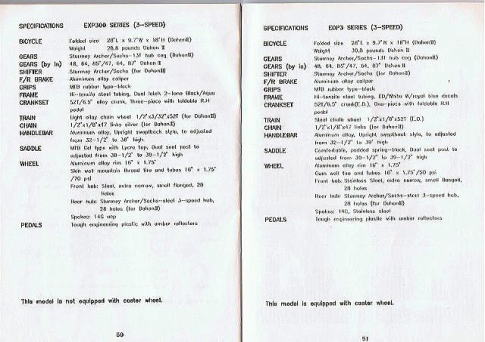

左はEXPモデルで、内装３段
ハイテン製のフレームだけど、高圧タイヤを装備した軽量スポーツモデル
右はEDP３モデルで、内装３段
こちらもフレームはハイテン製、ハブはステンレス製で高級モデルと思われます。

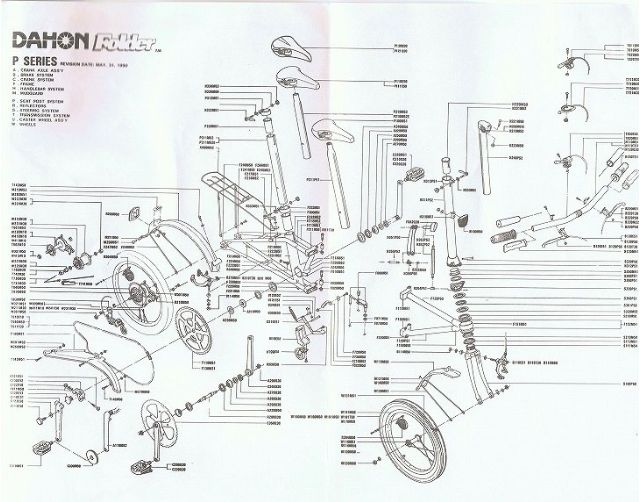

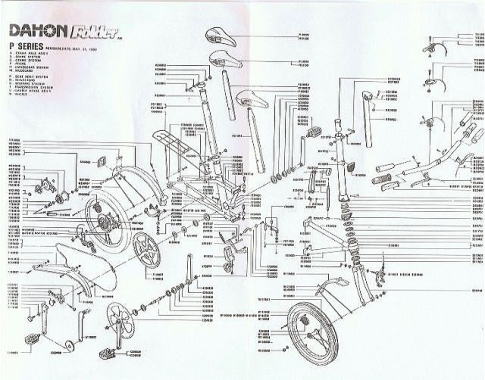

分解図
ここまで詳細な分解図が付いているっていうのは凄いですね〜
全ページダウンロード
seenさんからマニュアル自体をお借りしたので、全ページを高画質でスキャンしてみました。下のリンクからダウンロードできますので参考にどうぞ〜♪
